[정보처리기사] 실기 요약 정리 요구사항 확인

2023. 7. 14. 04:44
목차
  1. 1. 소프트웨어 생명 주기
  2. 2. 스크럼
  3. 3. XP
  4. 4. 현행 시스템 파악
  5. 5. 개발 기술 환경 파악
  6. 6. 요구사항 정의
  7. 7. 요구사항 개발 프로세스
  8. 8. 요구사항 분석
  9. 9. 요구사항 분석용 CASE
  10. 10. HIPO
  11. 11. UML
  12. 12. UML - 관계
  13. 13. UML - 다이어그램
  14. 14. 기능 모델링과 종류 (유스케이스, 활동 다이어그램)
  15. 15. 정적 모델링과 클래스 다이어그램
  16. 16. 동적 모델링과 종류 (시퀀스, 커뮤니케이션, 상태 다이어그램)
  17. 17. 패키지 다이어그램
  18. 18. 소프트웨어 개발 방법론
  19. 19. 소프트웨어 재사용과 재공학, CASE
  20. 20. 비용 산정 기법
  21. 21. 하향식 비용 산정 기법
  22. 22. 상향식 비용 산정 기법
  23. 23. 프로젝트 일정 계획
  24. 24. 소프트웨어 개발 표준
  25. 25. 소프트웨어 개발 방법론 테일러링
  26. 26. 소프트웨어 개발 프레임워크

1. 소프트웨어 생명 주기


소프트웨어 생명 주기(Software Life Cycle)

  • 소프트웨어를 개발하기 위한 설계, 운용, 유지보수 등의 과정을 각 단계별로 나눈 것이다.
  • 소프트웨어 생명 주기는 소프트웨어 개발 단계와 각 단계별 주요 활동, 그리고 활동의 결과에 대한 산출물로 표현한다.
  • 대표적인 생명 주기 모형은 아래와 같이 있다.
    • 폭포수 모형
    • 프로토타입 모형
    • 나선형 모형
    • 애자일 모형

폭포수 모형(Waterfall Model)

  • 이전 단계로 돌아갈 수 없다는 전제하에 각 단계를 확실히 매듭짓고 그 결과를 철저하게 검토하여 승인 과정을 거친 후에 다음 단계를 진행하는 개발 방법론이다.
  • 가장 오래되고 가장 폭넓게 사용된 전통적인 소프트웨어 생명 주기 모형
  • 고전적 생명 주기 모형이라고 한다.
  • 모형을 적용한 경험과 성공 사례가 많다.
  • 각 단계가 끝난 후에는 다음 단계를 수행하기 위한 결과물이 명확하게 산출되어야 한다.

프로토타입 모형(Prototype Model)

  • 사용자의 요구사항을 파악하기 위해 실제 개발될 소프트웨어에 대한 견본품을 만들어 최종 결과물을 예측하는 모형이다.
  • 견본품은 사용자와 시스템 사이의 인터페이스에 중점을 두어 개발한다.

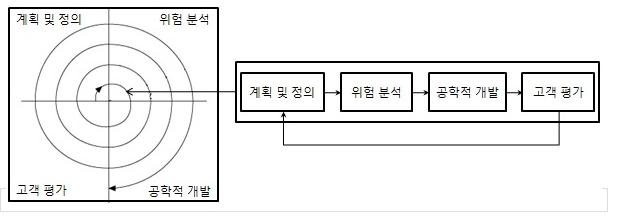

나선형 모형(Spiral Model)

  • 여러 번의 소프트웨어 개발 과정을 거쳐 점진적으로 완벽한 최종 소프트웨어를 개발하는 모형이다.
  • 폭포수 모형과 프로토 타입 모형의 장점에 위험분석 기능을 추가한 모형이다.
  • 보헴이 제안하였다.
  • 중간에 누락되거나 추가된 요구사항을 첨가할 수 있다.
  • 계획하고 분석한 뒤 개발하고 평가한다.

애자일 모형(Agile Model)

  • 애자일은 요구사항의 변화에 유연하게 대응할 수 있도록 일정 주기를 반복하면서 개발하는 모형이다.
  • 어느 특정 개발 방법혼이 아니라 좋은 것을 빠르고 낭비 없게 만들기 위해 고객과의 소통에 초점을 맞춘 방법론을 말한다.
  • 폭포수 모형과 대조적이다.
  • 대표적인 개발 모형이다.

애자일 개발의 4가지 핵심 가치

  • 프로세스와 도구보다는 개인과 상호작용에 더 가치를 둔다.
  • 방대한 문서보다는 실행되는 SW에 더 가치를 둔다.
  • 계약 협상보다는 고객과 협업에 더 가치를 둔다.
  • 계획을 따르기보다는 변화에 반응하는 것에 더 가치를 둔다.

소프트웨어 공학

  • 소프트웨어 공학은 소프트웨어의 위기를 극복하기 위한 방은으로 연구된 학문이다.
  • 여러 가지 방법론과 도구, 관리기법들을 통하여 소프트웨어의 품질과 생산성 향상을 목적으로 한다.
  • 소프트웨어 공학의 기본 원칙
    • 현대적인 프로그래밍 기술을 계속적으로 적용해야 한다.
    • 개발된 소프트웨어의 품질이 유지되도록 지속적으로 검증해야 한다.
    • 소프트웨어 개발 관련 사항 및 결과에 대한 명확한 기록을 유지해야 한다.

2. 스크럼


스크럼(Scrum)

  • 팀이 중심이 되어 개발의 효율성을 높이는 기법이다.
  • 팀원 스스로가 스크럼 팀을 구성하고, 개발 작업에 관한 모든 것을 스스로 해결할 수 있어야 한다.

스크럼 팀

  • 제품책임자 : 요구사항이 담긴 백로그를 작성하는 주체
  • 스크럼 마스터 : 스크럼 팀이 스크럼을 잘 수행할 수 있도록 가이드 역할을 수행한다.
  • 개발팀 : 제품 책임자와 스크럼 마스터를 제외한 모든 팀원으로 제품 개발을 수행한다.

* 백로그 : 제품 개발에 필요한 요구사항을 모두 모아 우선순위를 부여해 놓은 목록



스크럼 개발 프로세스

프로세스 내용
스프린트 계획 회의 제품 백로그 중 이번 스프린트에서 수행할 작업을 대상으로 단기 일정을 수립하는 회의이다.
스프린트 실제 개발 작업을 진행하는 과정으로, 보통 2~4주 정도의 기간 내에서 진행한다.
일일 스크럼 회의 모든 팀원이 매일 약속된 시간에 약 15분 동안 진행 상황을 점검하는 회의이다.
남은 작업 시간은 소멸 차트에 표시한다.
스프린트 검토 회의 부분 또는 전체 완성 제품이 요구사항에 잘 부합하는지 테스팅하는 회의이다.
스프린트 회고 정해놓은 규칙 준수 여부 및 개선할 점을 확인하고 기록하는 것이다.

* 제품 백로그 : 제품 개발에 필요한 모든 요구사항을 우선순위에 따라 나열한 목록이다

* 소멸차트 : 스프린트에서 작업의 진행 상황을 확인할 수 있게 시간의 경과에 따라 남은 작업 시간을 그래프로 표현한 것이다.

  • 스크럼 개발은 계획하고 스프린트 하면서 회의한 뒤 검토하고 회고한다.

3. XP


XP(eXtreme Programming)

  • 요구사항에 유연하게 대응하기 위해 고객의 참여와 개발 과정의 반복을 극대화하여 개발 생산성을 향상시키는 방법이다.
  • 짧고 반복적인 개발 주기, 단순한 설계, 고객의 적극적인 참여를 통해 소프트웨어를 빠르게 개발하는 것을 목적으로 한다.
  • XP의 5대 핵심 가치
    • 의사소통
    • 단순성
    • 용기
    • 존중
    • 피드백

XP 개발 프로세스

프로세스 내용
릴리즈 계획 수립 부분 혹은 전체 개발 완료 시점에 대한 일정을 수립하는 것이다.
몇 개의 스토리가 적용되어 부분적으로 기능이 완료된 제품을 제공하는 것을 릴리즈라고 한다.
이터레이션 실제 개발 작업을 진행하는 과정으로 보통 1~3주 정도의 기간으로 진행된다.
승인 검사 하나의 이터레이션 안에서 부분 완료 제품이 구현되면 수행하는 테스트다.
소규모 릴리즈 요구사항에 유연하게 대응할 수 있도록 릴리즈의 규모를 축소한 것



XP의 주요 실천 방법

실천 방법 내용
짝 프로그래밍
(Pair Programming)
다른 사람과 함께 프로그래밍을 수행함으로써 개발에 대한 책임을 공동으로 나눠 갖는 환경을 조성한다.
공동 코드 소유
(Collective Ownership)
개발 코드에 대한 권한과 책임을 공동으로 소유한다.
테스트 주도 개발
(Test-Driven Development)
개발자가 실제 코드를 작성하기 전에 테스트 케이스를 먼저 작성하므로 자신이 무엇을 해야할지를 정확하게 파악한다.
테스트가 지속적으로 진행될 수 있도록 자동화된 테스팅 도구를 사용한다.
전체 팀
(Whole Team)
개발에 참여하는 모든 구성원들은 각자 자신의 역할이 있고 그 역할에 대한 책임을 가져야 한다.
계속적인 통합
(Continuous Integration)
모듈 단위로 나눠서 개발된 코드들은 하나의 작업이 마무리될 때마다 지속적으로 통합된다.
리팩토링
(Refactoring)
프로그램 기능의 변경 없이 시스템을 재구성한다.
리팩토링의 목적 : 프로그램을 쉽게 이해하고 쉽게 수정하여 빠르게 개발할 수 있도록 하기 위함이다.
소규모 릴리즈
(Small Release)
릴리즈 기간을 짧게 반복함으로써 고객의 요구 변화에 신속히 대응할 수 있다.

4. 현행 시스템 파악


현행 시스템 파악 절차

프로세스 현행 시스템 내용
1단계 시스템 구성 파악 조직의 주요 업무를 담당하는 기간 업무와 이를 지원하는 지원 업무로 구분하여 기술한다.
시스템 기능 파악 현재 제공하는 기능들을 주요 기능과 하부 기능, 세부 기능으로 구분하여 계층형으로 표시한다.
시스템 인터페이스 파악 단위 업무 시스템간에 주고 받는 데이터의 종류, 형식, 프로토콜, 연계 유형, 주기 등을 명시한다.
2단계 아키텍쳐 구성 파악 최상위 수준에서 계층별로 표현한 아키텍처 구성도를 작성한다.
소프트웨어 구성 파악 소프트웨어들의 제품명, 용도, 라이선스 적용 방식, 라이선스 수 등을 명시한다.
3단계 하드웨어 구성 파악 단위 업무 시스템들이 운용되는 서버의 주요 사양과 수량, 그리고 서버의 이중화 적용 여부를 명시한다.
네트워크 구성 파악 서버의 위치, 서버 간의 네트워크 연결 방식을 네트워크 구성도로 작성한다.

5. 개발 기술 환경 파악


개발 기술 환경 파악의 개요

개발하고자 하는 소프트웨어와 관련된 운영체제, 데이터베이스 관리 시스템, 미들웨어 등을 선정할 때 고려해야 할 사항을 기술하고, 오픈 소스를 사용할 때 주의해야 할 내용을 제시한다.



운영체제

  • 운영체제는 컴퓨터 시스템의 자원을 효율적으로 관리하며, 사용자가 컴퓨터를 편리하고 효율적으로 사용할 수 있도록 환경을 제공하는 소프트웨어이다.
  • 컴퓨터 사용자와 컴퓨터 하드웨어 간의 인터페이스로서 동작하는 시스템 소프트웨어의 일종이다.
  • 다른 응용 프로그램이 유용한 작업을 할 수 있도록 환경을 제공한다.
  • 운영체제 관련 요구사항 식별 시 고려사항
    • 가용성
    • 성능
    • 기술지원
    • 주변기기
    • 구축 비용

데이터베이스 관리 시스템(DBMS)

  • 사용자와 데이터베이스 사이에서 사용자의 요구에 따라 정보를 생성해 주고, 데이터베이스를 관리해 주는 소프트웨어이다.
  • 기존의 파일 시스템이 갖는 데이터의 종속성과 중복성의 문제를 해결하기 위해 제안된 시스템이다.
  • 모든 응용 프로그램들이 데이터베이스를 공용할 수 있도록 관리한다.
  • DBMS 관련 요구사항 식별 시 고려사항
    • 가용성
    • 성능
    • 기술 지원
    • 상호 호환성
    • 구축 비용

웹 애플리케이션 서버(WAS)

  • 사용자의 요구에 따라 변하는 동적인 컨텐츠를 처리하기 위해 사용되는 미들웨어이다.
  • 데이터 접근, 세션 관리, 트랜잭션 관리 등을 위한 라이브러리를 제공한다.
  • 주로 데이터베이스 서버와 연동해서 사용한다.
  • 웹 애플리케이션 서버 관련 요구사항 식별 시 고려사항
    • 가용성
    • 성능
    • 기술 지원
    • 구축 비용

오픈 소스(Open Source)

  • 누구나 별다른 제한 없이 사용할 수 있도록 소스 코드를 공개한 소프트웨어이다.
  • 오픈 소스 라이선스를 만족한다.
  • 오픈 소스 관련 요구사항 식별 시 고려사항
    • 라이선스의 종류
    • 사용자 수
    • 기술의 지속 가능성

6. 요구사항 정의


요구사항

  • 소프트웨어가 어떤 문제를 해결하기 위해 제공하는 서비스에 대한 설명과 정상적으로 운영되는데 필요한 제약 조건
  • 소프트웨어 개발이나 유지 보수 과정에서 필요한 기준과 근거를 제공한다.
  • 개발에 참여하는 이해관계자들 간의 의사소통을 원활하게 하는 데 도움을 준다.
  • 요구사항의 유형
    • 기능 요구사항
    • 비기능 요구사항
    • 사용자 요구사항
    • 시스템 요구사항

기능 요구사항

  • 시스템이 무엇을 하는지, 어떤 기능을 하는지 등의 기능이나 수행과 관련된 요구사항
  • 시스템의 입력이나 출력으로 무엇이 포함되어야 하는지에 대한 사항
  • 시스템이 어떤 데이터를 저장하거나 연산을 수행해야 하는지에 대한 사항
  • 시스템이 반드시 수행해야 하는 기능
  • 사용자가 시스템을 통해 제공받기를 원하는 기능

비기능 요구사항

  • 품질이나 제약사항과 관련된 요구사항
  • 시스템 장비 구성 요구사항
  • 성능 요구사항
  • 인터페이스 요구사항
  • 데이터를 구축하기 위해 필요한 요구사항
  • 테스트 요구사항
  • 보안 요구사항
  • 품질 요구사항
    • 가용성
    • 정합성
    • 상호 호환성
    • 대응성
    • 이식성
    • 확장성
    • 보안성
  • 제약사항
  • 프로젝트 관리 요구사항
  • 프로젝트 자원 요구사항

사용자 요구사항

  • 사용자 관점에서 본 시스템이 제공해야 할 요구사항이다.
  • 사용자를 위한 것으로, 친숙한 표현으로 이해하기 쉽게 작성된다.

시스템 요구사항

  • 개발자 관점에서 본 시스템 전체가 사용자와 다른 시스템에 제공해야 할 요구사항
  • 사용자 요구사항에 비해 전문적이고 기술적인 용어로 표현된다.
  • 소프트웨어 요구사항이라고도 한다.

7. 요구사항 개발 프로세스


요구사항 개발 프로세스

  • 요구사항 개발 프로세스는 개발 대상에 대한 요구 사항을 체계적으로 도출하고 분석한 후 명세서에 정리한 다음 확인 및 검증하는 일련의 구조화된 활동이다.
  • 요구사항 개발 프로세스가 진행되기 전에 타당성 조사가 선행되어야 한다.
  • 도출 -> 분석 -> 명세 -> 확인 순서이다.

요구사항 도출

  • 시스템 개발에 관련된 사람들이 서로 의견을 교환하여 요구사항을 어떻게 수집할 것인지를 식별하고 이해하는 과정
  • 개발자와 고객 사이의 관계가 만들어지고 이해관계자가 식별된다.
  • 소프트웨어 개발 생명주기 동안 지속적으로 반복된다.
  • 요구사항을 도출하는 주요 기법
    • 청취와 인터뷰
    • 설문
    • 브레인스토밍
    • 워크샵
    • 프로토타이핑
      • 프로토타입을 통해 효과적으로 요구 분석을 수행하면서 명세서를 산출하는 작업이다.
      • 가장 단순한 형태 : 설명을 위해 종이에 대략적인 순서의 형태를 그려 보여주는 것이다.
    • 유스케이스 : 사용자의 요구사항을 기능 단위로 표현하는 것

요구사항 분석

  • 사용자의 요구사항 중 명확하지 않거나 모호하여 이해되지 않는 부분을 발견하고 이를 걸러내기 위한 과정이다.
  • 개발 대상에 대한 사용자의 요구사항을 이해하고 문서화하는 활동이다.
  • 비용과 일정에 대한 제약을 설정한다.
  • 타당성을 조사하며 요구사항 문서를 정의화하고, 목표를 설정한다.
  • 서로 상충되는 요구사항이 있으면 이를 중재하는 과정이다.
  • 요구사항 분석에 사용되는 대표적인 도구들
    • 자료흐름도 : 자료의 흐름 및 변환 과정과 기능을 도형 중심으로 기술하는 방법이다. 버블차트라고도한다.
    • 자료사전 : 자료 흐름도에 있는 자료를 더 자세히 정의하고 기록한 것이다. 메타데이터라고도 한다.

요구사항 명세

  • 요구사항 명세는 분석된 요구사항을 바탕으로 모델을 작성하고 문서화하는 것을 의미한다.
  • 기능 요구사항을 빠짐없이 기술한다.
  • 비기능 요구사항은 필요한 것만 기술한다.
  • 구체적인 명세를 위해 소단위 명세서가 사용될 수 있다.

요구사항 확인

  • 요구사항 명세서가 정확하고 완전하게 작성되었는지 검토하는 활동이다.
  • 이해 관계자들이 검토해야 한다.
  • 요구사항 관리 도구를 이용하여 요구사항 정의 문서들에 대해 형상 관리를 수행한다.

요구공학

  • 요구사항을 정의하고, 분석 및 관리하는 프로세스를 연구하는 학문이다.
  • 요구사항 변경의 원인과 처리 방법을 이해하고 요구사항 관리 프로세스의 품질을 개선하여 소프트웨어 프로젝트의 실패를 최소화하는 것을 목표로 한다.

요구사항 명세 기법

  • 요구 사항 명세기법은 크게 정형과 비정형으로 나뉜다.



구분 정형 비정형
기법 수학적 원리, 모델 기반 상태,기능,객체 중심
작성 방법 수학적 기호, 정형화된 표기법 일반 명사, 동사 등의 자연어를 기반으로 서술 또는 다이어그램으로 작성
특징 요구사항을 정확하고 간결하게 표현할 수 있다.
요구사항에 대한 결과가 작성자에 관계없이 일관성이 있어 완전한 검증이 가능하다.
표기법이 어려워 사용자가 이해하기 어렵다.
자연어의 사용으로 인해 요구사항에 대한 결과가 작성자에 따라 다를 수 있다.
그렇기에 일관성이 떨어지고 해석이 달라질 수 있다.
내용의 이해가 쉬워 의사소통이 용이하다.
종류 VDM, Z, Perti-net, CSP ... FSM, Decision Table, ER모델링, State Chart ...

8. 요구사항 분석


요구사항 분석

  • 개발 대상에 대한 사용자의 요구사항을 이해하고 문서화하는 활동이다.
  • 요구의 타당성을 조사하고 비용과 일정에 대한 제약을 설정한다.
  • 요구사항을 문서를 정의화한다.
  • 요구를 정확하게 추출하여 목표를 설정한다.

구조적 분석 기법

  • 자료의 흐름과 처리를 중심으로 하는 요구사항 분석방법이다.
  • 도형중심의 분석용 도구와 분석 절차를 이용하여 사용자의 요구사항을 파악하고 문서화한다.
  • 하향식 방법을 사용하여 시스템을 세분화할 수 있다.
  • 분석의 중복을 배제할 수 있다.
  • 구조적 분석 기법 도구
    • 자료 흐름도
    • 자료 사전
    • 소단위 명세서
    • 개체관계도
    • 상태전이도
    • 제어 명세서

자료 흐름도

  • 자료의 흐름 및 변환 과정과 기능을 동형 중심으로 기술하는 방법이다.
  • 자료 흐름 그래프, 버블 차트라고도 한다.
  • 자료 흐름과 처리를 중심으로 하는 구조적 분석 기법에 이용된다.
  • 자료 흐름도의 구성요소
    • 프로세스(Process) : 자료를 변환시키는 시스템의 한 부분(처리 과정)
    • 자료흐름(Data Flow) : 자료의 이동이나 연관관계
    • 자료 저장소(Data Store) : 자료 저장소(파일, 데이터베이스)
    • 단말(Terminator) : 시스템과 교신하는 외부 개체

자료 사전

  • 자료 흐름도에 있는 자료를 더 자세하게 정의하고 기록한 것이다.
  • 데이터를 설명하는 데이터이다.
  • 자료 사전에서 사용되는 표기 기호
    • 자료의 정의 : = | ~로 구성되어 있다.
    • 자료의 연결 : + | 그리고
    • 자료의 생략 : () | 생략 가능한 자료
    • 자료의 선택 : [] | 또는
    • 자료의 반복 : {} | 하단 : n번 이상 반복, 상단 : 최대 n번 반복, 상하단 : 하단이상 상단 이하로 반복
    • 자료의 설명 : ** | 주석

9. 요구사항 분석용 CASE


요구사항 분석용 CASE

  • 요구사항을 자동으로 분석하고, 요구사항 분석 명세서를 기술하도록 개발된 도구이다.
  • 대표적인 CASE
    • SADT
      • 구조적 요구 분석을 하기 위해 블록 다이어그램을 채택한 자동화 도구이다.
      • 시스템 정의, 소프트웨어 요구사항 분석, 시스템/소프트웨어 설계를 위한 도구이다.
      • softTech 사에서 개발했다.
    • SREM
      • RSL과 REVS를 사용하는 자동화 도구이다
        • RSL : 요소, 속성, 관계, 구조들을 기술하는 요구사항 기술 언어이다.
        • REVS : RSL로 기술된 요구사항들을 자동으로 분석하여 요구사항 명세서를 출력하는 요구사항 분석기이다.
    • PSL/PSA
      • PSL : 문제 기술 언어이다.
      • PSA : PSL로 기술한 요구사항을 분석하여 보고서를 출력하는 문제 분석기이다.
      • 미시간 대학에서 개발하였다.
    • TAGS
      • 시스템 공학 방법 응용에 대한 자동 접근 방법이다.
      • 개발 주기의 전 과정에 이용할 수 있는 통합 자동화 도구이다.

10. HIPO


HIPO

  • 시스템 실행과정인 입력, 처리, 출력의 기능을 표현한 것이다.
  • 하향식 소프트웨어 개발을 위한 문서화 도구이다.
  • 기능과 자료의 의존 관계를 동시에 표현할 수 있다.
  • 기호, 도표 등을 사용하므로 보기 쉽고, 이해하기도 쉽다.
  • HIPO Chart : 시스템의 기능을 여러 개의 고유 모듈로 분할하여 이들 간의 인터페이스를 계층 구조로 표현한 것
    • 가시적 도표
    • 총체적 도표
    • 세부적 도표

11. UML


UML

  • 시스템 개발 과정에서 의사소통이 원활하게 이뤄지도록 표준화한 대표적인 객체 지향 모델링 언어이다.
  • 럼바우, 부치, 제이콥슨 등의 객체지향 방법론의 장점을 통합하였다.
  • OMG에서 표준으로 지정하였다.
  • UML의 구성요소
    • 사물
    • 관계
    • 다이어그램

사물

  • 다이어그램 안에서 관계가 형성될 수 있는 대상을 의미한다.
  • 모델을 구성하는 가장 중요한 기본 요소이다.
  • 사물의 종류
    • 구조적
      • 시스템의 개념적, 물리적 요소를 표현한다.
      • 클래스, Use Case, Component, Node 등
    • 행위적
      • 시간과 공간에 따른 요소들의 행위를 표현한다.
      • 상호작용, 상태머신 등
    • 그룹
      • 요소들을 그룹으로 묶어서 표현한다.
      • 패키지
    • 주해
      • 부가적인 설명이나 제약조건 등을 표현한다.
      • 노드

12. UML - 관계


관계

  • 사물과 사물 사이의 연관성을 표현하는 것이다.
  • 관계의 종류
    • 연관
    • 집합
    • 포함
    • 일반화
    • 의존
    • 실체화

연관 관계

  • 2개 이상의 사물이 서로 관련되어 있는 관계다.
  • 사물 사이를 실선으로 연결하여 표현한다.
  • 방향성은 화살표로 나타낸다.
  • 양방향의 경우 실선으로만 연결한다.
  • 다중도를 선 위에 표기한다.
    • 다중도 : 연관에 참여하는 객체의 개수

집합 관계

  • 하나의 사물이 다른 사물에 포함되어 있는 관계이다.
  • 서로 독립적이다.
  • 속이 빈 마름모를 통해 연결한다.

포함 관계

  • 포함하는 사물의 변화가 포함되는 사물에게 영향을 미치는 관계이다.
  • 서로 독립될 수 없고, 생명주기를 함께한다.
  • 속이 채워진 마름모를 통해 연결한다.

일반화 관계

  • 하나의 사물이 다른 사물에 비해 더 일반적이거나 구체적인 관계이다.
  • 보다 일반적인 개념을 상위(부모), 보다 구체적인 개념을 하위(자식)라고 부른다.
  • 속이 빈 화살표로 연결한다.

의존 관계

  • 서로에게 영향을 주는 짧은 시간 동안만 연관을 유지하는 관계이다.
  • 하나의 사물과 다른 사물이 소유관계는 아니지만, 사물의 변화가 다른 사물에도 영향을 미치는 관계이다.
  • 점선 화살표로 연결한다.

실체화 관계

  • 사물이 할 수 있거나 해야 하는 기능으로, 서로를 그룹화할 수 있는 관계이다.
  • 속이 빈 점선 화살표로 연결한다.

13. UML - 다이어그램


다이어그램

  • 사물과 관계를 도형으로 표현한 것이다.
  • 정적 모델링에서는 주로 구조적 다이어그램을 사용한다
  • 동적 모델링에서는 주로 행위 다이어그램을 사용한다

구조적 다이어 그램의 종류

종류 내용
클래스 다이어그램 클래스와 클래스가 가지는 속성, 클래스 사이의 관계를 표현한다.
객체 다이어그램 클래스에 속한 사물(객체)들, 즉 인스턴스를 특정 시점의 객체와 객체 사이의 관계로 표현한다.
럼바우의 객체지향 분석 기법에서 객체 모델링에 활용된다.
컴포넌트 다이어그램 실제 구현 모듈인 컴포넌트 간의 관계나 컴포넌트 간의 인터페이스를 표현한다.
구현 단계에서 사용된다.
배치 다이어그램 결과물, 프로세스, 컴포넌트 등 물리적 요소들의 위치를 표현한다.
구현 단계에서 사용된다.
복함체 구조 다이어그램 클래스나 컴포넌트가 복합 구조를 갖는 경우 그 내부 구조를 표현한다.
패키지 다이어그램 유스케이스나 클래스 등의 모델 요소들을 그룹화한 패키지들의 관계를 표현한다.

행위 다이어그램의 종류

종류 내용
유스케이스 다이어그램 사용자의 요구를 분석하는 것으로, 기능 모델링 작업에 사용한다.
사용자와 사용 사례로 구성된다.
시퀸스 다이어그램 상호 작용하는 시스템이나 객체들이 주고받는 메시지를 표현한다.
커뮤니케이션 다이어그램 동작에 참여하는 객체들이 주고받는 메시지와 객체들 간의 연관 관계를 표현한다.
상태 다이어그램 하나의 객체가 자신이 속한 클래스의 상태 변화 혹은 다른 객체와의 상호 작용에 따라 상태가 어떻게 변화하는지를 표현한다.
럼바우의 객체지향 분석 기법에서 동적 모델링에 활용된다.
활동 다이어그램 시스템이 어떤 기능을 수행하는지 객체의 처리 로직이나 조건에 따른 처리의 흐름을 순서에 따라표현한다.
상호작용 개요 다이어그램 상호작용 다이어그램 간의 제어 흐름을 표현한다.
타이밍 다이어그램 객체 상태 변화와 시간 제약을 명시적으로 표현한다.

스테레오 타입

  • UML에서 표현하는 기본 기능 외에 추가적인 기능을 표현하는 것이다.
  • 길러멧이라고 부르는 겹화살괄호( <<>>) 사이에 표현할 형태를 기술한다.
표현 뜻
<<interface>> 인터페이스 클래스
<<abstract>> 추상화 클래스
<<enumeration>> 열거형 타입 클래스
<<utilty>> 인스턴스가 없는 static 메서드만 모아둔 클래스
<<create>> 생성자

14. 기능 모델링과 종류 (유스케이스, 활동 다이어그램)


기능 모델링

  • 개발될 시스템이 갖춰야 할 기능을 정리한 후 사용자와 함께 정리된 내용을 공유하기 위해 그림으로 표현하는 것이다.
  • 개발될 시스템의 전반적인 형태를 기능에 초점을 맞춰 표현한다.
  • 기능 모델링의 종류
    • 유스케이스 다이어그램
    • 액티비티 다이어그램

유스케이스 다이어그램

  • 사용자와 다른 외부 시스템들이 개발될 시스템을 이용해 수행할 수 있도록 사용자 관점에서 표현한 것이다.
  • 외부 요소와 시스템 간의 상호 작용을 확인할 수 있다.
  • 사용자의 요구사항을 분석하기 위한 도구로 사용된다.
  • 시스템의 범위를 파악할 수 있다.

유스케이스 다이어그램의 구성요소

구성요소 내용
시스템 시스템 내부의 유스케이스들을 사각형으로 묶어 시스템의 범위를 표현한 것이다.
액터 시스템과 상호작용을 하는 모든 외부요소
주로 사람이나 외부 시스템을 의미한다.
주액터 : 시스템을 사용함으로써 이득을 얻는 대상으로, 주로 사람이 해당된다.
부액터 : 주액터의 목적 달성을 위해 시스템에 서비스를 제공하는 외부 시스템으로, 조직이나 기관등이 될 수 있다.
유스케이스 사용자가 보는 관점에서 시스템이 액터에게 제공하는 서비스나 기능을 표현한 것이다.
관계 유스케이스 다이어그램에서 관계는 액터와 유스케이스, 유스케이스와 유스케이스 사이에서 나타날 수 있다.
유스케이스에서 나타날 수 있는 관계 : 포함, 확장, 일반화 관계

*포함관계 : 2개 이상의 유스케이스에 공통적으로 적용되는 기능을 별도로 분리하여 새로운 유스케이스로 만든 경우, 원래의 유스케이스와 새롭게 분리된 유스케이스와의 관계이다.
원래의 유스케이스에서 새롭게 포함되는 유스케이스에 점선 화살표를 연결한 뒤, <<\include>>라고 표기한다.

* 확장관계 : 유스케이스가 특정 조건에 부합되어 유스케이스의 기능이 확장될 때 원래의 유스케이스와 확장된 유스케이스와의 관계이다.
확장될 유스케이스에서 원래의 유스케이스 쪽으로 점선화살표를 연결한 뒤, <<\extends>>라고 표기한다.

활동 다이어그램

  • 사용자의 관점에서 시스템이 수행하는 기능을 처리 흐름에 따라 순서대로 표현한 것이다.
  • 하나의 유스케이스 안에서 혹은 유스케이스 사이에 발생하는 복잡한 처리의 흐름을 명확하게 표현할 수 있다.
  • 자료흐름도와 유사하다.

활동 다이어그램의 구성요소

구성요소 내용
액션 / 액티비티 액션 : 더 이상 분해할 수 없는 단일 작업이다.
액티비티 : 몇 개의 액션으로 분리될 수 있는 작업이다.
시작 노드 액션이나 액티비티가 시작됨을 표현한 것이다.
종료 노드 액티비티 안의 모든 흐름이 종료됨을 표현한 것이다.
조건(판단) 노드 조건에 따라 제어의 흐름이 분리됨을 표현한 것이다.
들어오는 제어 흐름은 1개이고, 나가는 제어 흐름은 여러 개이다.
병합 노드 여러 경로의 흐름이 하나로 합쳐짐을 표현한 것이다.
들어오는 제어 흐름은 여러개이고, 나가는 제어흐름은 1개이다.
포크 노드 액티비티의 흐름이 분리되어 수행됨을 표현한 것이다.
들어오는 액티비티 흐름은 1개이고, 나가는 액티비티 흐름은 여러개 이다.
조인 노드 분리되어 수행되던 액티비티의 흐름이 다시 합쳐짐을 표현한 것이다.
들어오는 액티비티 흐름은 여러개 이고, 나가는 액티비티 흐름은 1개이다.
스윔레인 액티비티 수행을 담당하는 주체를 구분하는 선
가로 또는 세로 실선을 그어 구분한다.

15. 정적 모델링과 클래스 다이어그램


정적 모델링

  • 사용자가 요구한 기능을 구현하는데 필요한 자료들의 논리적인 구조를 표현한 것이다.
  • 시스템에 의해 처리되거나 생성될 객체들 사이에 어떤 관련이 있는지를 구조적인 관점에서 표현한다.
  • 정적 모델링은 객체들을 클래스로 추상화하여 표현한다.
  • UML을 이용한 정적 모델링의 대표적인 것이 클래스 다이어그램이다.

클래스 다이어그램

  • 클래스와 클래스가 자신을 가지는 속성, 클래스 사이의 관계를 표현한 것이다.
  • 시스템을 구성하는 요소에 대해 이해할 수 있는 구조적 다이어그램이다.
  • 시스템 구성요소를 문서화하는 데 사용된다.

클래스 다이어그램의 구성요소

구성요소 내용
클래스 각각의 객체들이 갖는 속성과 오퍼레이션(동작)을 표현한 것이다.
일반적으로 3개의 구획으로 나워 클래스의 이름, 속성, 오퍼레이션을 표기한다.
속성 : 클래스의 상태나 정보를 표현한다.
오퍼레이션 : 클래스가 수행할 수 있는 동작으로, 함수(메소드) 라고도 한다.
제약 조건 속성에 입력될 값에 대한 제약 조건이나 오퍼레이션 수행 전 후에 지정해야 할 조건이 있다면 이를 적는다.
클래스 안에 제약조건을 기술할 때는 중괄호를 이용한다.
관계 관계는 클래스와 클래스 사이의 연관성을 표현한다.
클래스 다이어그램에 표현하는 관계에는 연관, 집합, 포함, 일반화, 의존 관계가 있다.

클래스 다이어그램 - 연관 클래스

  • 연관 관계에 있는 두 클래스에 추가적으로 표현해야 할 속성이나 오퍼레이션이 있는 경우 생성하는 클래스이다.
  • 두 클래스의 연관 관계를 나타내는 선의 가운데로 부터 점선을 연관 클래스로 이어 표시한다.
  • 연관 클래스의 이름은 연관 관계의 이름을 이용해 지정한다.

16. 동적 모델링과 종류 (시퀀스, 커뮤니케이션, 상태 다이어그램)


동적 모델링

  • 시스템의 내부 구성 요소들의 상태 변화 과정과 과정에서 발생하는 상호 작용을 표현한 것이다.
  • 시스템 내부 구성 요소들 간에 이뤄지는 동작이라는 관점에서 표현한다.
  • 시스템이 실행될 때 구성 요소들 간의 메시지 호출, 즉 오퍼레이션을 통한 상호 작용에 초점을 둔다.
  • 동적 모델링의 종류
    • 시퀀스 다이어그램
    • 커뮤니케이션 다이어그램
    • 상태 다이어그램

시퀀스 다이어그램

  • 시스템이나 객체들이 메시지를 주고받으며 상호작용하는 과정을 그림으로 표현한 것이다.
  • 각 동작에 참여하는 시스템이나 객체들의 수행기간을 확인할 수 있다.
  • 클래스 내부에 있는 객체들을 기본 단위로 하여 그들의 상호 작용을 표현한다.

시퀀스 다이어그램의 구성요소

구성요소 내용
액터 시스템으로부터 서비스를 요청하는 외부 요소로, 사람이나 외부 시스템을 의미한다.
객체 메시지를 주고받는 주체이다.
생명선 객체가 메모리에 존재하는 기간으로, 객체 아래쪽에 점선을 그어 표현한다.
객체 소멸(X)이 표시된 기간까지 존재한다.
실행상자 객체가 메시지를 주고 받으며 구동되고 있음을 표현한다.
메시지 객체가 상호작용을 위해 주고 받는 메시지다.
객체 소멸 해당 객체가 더 이상 메모리에 존재하지 않음을 표현한 것이다.
프레임 다이어그램의 전체 또는 일부를 묶어 표현한 것이다.

커뮤니케이션 다이어그램

  • 시스템이나 객체들이 메시지를 주고받으며 상호작용하는 과정과 객체들 간의 연관을 그림으로 표현한 것이다.
  • 동작에 참여하는 객체들 사이의 관계를 파악하는 데 사용된다.
  • 클래스 다이어그램에서 관계가 표현 됐는지 점검하는 용도로도 사용된다.
  • 초기에는 협업 다이어그램이라고도 불렸다.

커뮤니케이션 다이어그램의 구성 요소

구성요소 내용
액터 시스템으로부터 서비스를 요청하는 외부 요소로, 사람이나 외부 시스템을 의미한다.
객체 메시지를 주고받는 주체이다.
링크 객체들 간의 관계를 표현한 것이다.
액터와 객체, 객체와 객체 간에 실선을 그어 표현한다.
메시지 객체가 상호 작용을 위해 주고받는 내용이다.
화살표의 방향은 메시지를 받는 쪽으로 향하게 표현한다.
일정한 순서에 의해 처리되는 메시지의 경우 숫자로 순서를 표시한다.

상태 다이어그램

  • 상태 다이어그램은 객체들 사이에 발생하는 이벤트에 의한 객체들의 상태변화를 그림으로 표현한 것이다.
  • 객체의 상태란 객체가 갖는 속성 값의 변화를 의미한다.
  • 특정 객체가 어떤 이벤트에 의해 상태 변환 과정이 진행되는지 확인하는 데 사용된다.
  • 시스템에서 상태변환 이벤트를 확인할 필요가 있는 객체만을 대상으로 그린다.

상태 다이어그램의 구성 요소

구성 요소 내용
상태 객체의 상태를 표현한 것이다.
시작 상태 상태의 시작을 표현한 것이다.
종료 상태 상태의 종료를 표현한 것이다.
상태 전환 상태 사이의 흐름, 변화를 화살표로 표현한 것이다.
이벤트 상태에 변화를 주는 현상이다.
이벤트에는 조건, 외부신호, 시간의 흐름 등이 있다.
프레임 상태 다이어그램의 범위를 표현한 것이다.

17. 패키지 다이어그램


패키지 다이어그램

  • 유스케이스나 클래스 등의 요소들을 그룹화한 패키지간의 의존 관계를 표현한 것이다.
  • 패키지는 또 다른 패키지의 요소가 될 수 있다.
  • 대규모 시스템에서 주요 요소 간의 종속성을 파악하는 데 사용한다.

패키지 다이어그램의 구성요소

구성요소 내용
패키지 객체들을 그룹화 시킨 것이다.
단순 표기법 : 패키지 안에 패키지 이름만 표현한다.
확장 표기법 : 패키지 안에 요소까지 표현한다.
객체 유스케이스, 클래스, 인터페이스, 테이블 등 패키지에 포함될 수 있는 다양한 요소들이다.
의존관계 패키지와 패키지, 패키지와 객체 간을 점선 화살표로 연결하여 표현한다.
스테레오타입을 이요해 의존 관계를 구체적으로 표현할 수 있다.
의존관계의 표현 형태는 사용자가 임의로 작성할 수 있으며, 대표적으로 import와 access가 사용된다

18. 소프트웨어 개발 방법론


소프트웨어 개발 방법론

  • 소프트웨어 개발, 유지보수 등에 필요한 수행방법과, 각종 기법 및 도구를 체계적으로 정리하여 표준화한 것이다.
  • 소프트웨어 개발 방법론의 목적
    • 소프트웨어의 생산성과 품질의 향상
  • 주요 소프트웨어 개발 방법론
    • 구조적 방법론
    • 정보공학 방법론
    • 객체지향 방법론
    • 컴포넌트 기반 방법론
    • 제품 계열 방법론
    • 애자일 방법론

구조적 방법론

  • 정형화된 분석 절차에 따라 사용자 요구사항을 파악하여 문서화하는 처리(Process) 중심의 방법론이다.
  • 이해가 쉽고 검증이 가능한 프로그램 코드를 생성하는 것이 목적이다.
  • 분할과 정복 원리를 적용한다.
  • 개발 절차
    타당성 검토 단계 → 계획 단계 → 요구사항 단계 → 설계 단계 → 구현 단계 → 시험 단계 → 운용/유지보수 단계

정보공학 방법론

  • 정보 시스템의 개발을 위해 계획, 분석, 설계, 구축에 정형화된 기법들을 통합 및 적용하는 자료 중심의 방법론이다.
  • 정보 시스템 개발 주기를 이용하여 대규모 정보 시스템을 구축하는 데 적합하다.
  • 개발 절차
    정보 전략 계획 수립 단계 → 업무 영역 분석 단계 → 업무 시스템 설계 단계 → 업무 시스템 구축 단계

객체지향 방법론

  • 현실 세계의 개체를 기계의 부품처럼 하나의 객체로 만들어, 객체들을 조립해서 소프트웨어를 구현하는 방법론이다.
  • 구성요소
    • 객체 : 데이터와 데이터를 처리하는 함수를 묶어 놓은 하나의 소프트웨어 모듈
    • 클래스 : 공통된 속성과 연산을 갖는 객체의 집합으로 객체의 일반적인 타입이다.
    • 메시지 : 객체들 간에 상호작용을 하는 데 사용되는 수단으로, 객체에게 어떤 행위를 하도록 지시하는 명려 또는 요구사항이다.
  • 기본 원칙
    • 캡슐화 : 데이터와 데이터를 처리하는 함수를 하나로 묶는 것이다.
    • 정보 은닉 : 캡슐화에서 가장 중요한 개념으로, 다른 객체에게 자신의 정보를 숨기고 자신의 연산만을 통하여 접근을 허용하는 것이다
    • 추상화 : 불필요한 부분을 생략하고 객체의 속성 중 가장 중요한 것에 중점을 두어 개략화 하는 것이다.
    • 상속성 : 이미 정의된 상위 클래스의 모든 속성과 연산을 하위 클래스가 물려받는 것이다.
    • 다형성 : 메시지에 의해 객체가 연산을 수행하게 될 때 하나의 메시지에 대해 각 객체가 가지고 있는 고유한 방법으로 응답할 수 있는 능력이다.
  • 개발절차
    요구 분석 단계 → 설계 단계 → 구현 단계 → 테스트 및 검증 단계 → 인도 단계

컴포넌트 기반 방법론

  • 기존의 시스템이나 소프트웨어를 구성하는 컴포넌트를 조합하여 새로운 애플리케이션을 만드는 방법론이다.
  • 컴포넌트의 재사용이 가능하여 시간과 노력을 아낄 수 있다.
  • 개발 절차
    개발 준비단계 → 분석 단계 → 설계 단계 → 구현 단계 → 테스트 단계 →  전개 단계 → 인도 단계

제품 계열 방법론

  • 제품에 적용하고 싶은 공통된 기능을 정의하여 개발하는 방법론이다.
  • 임베디드 소프트웨어를 만드는데 적합하다.
  • 영역 공학과 응용공학으로 구분된다.
    • 영역 : 영역분석, 영역 설계, 핵심 자산을 구현하는 영역이다.
    • 응용 : 제품 요구 분석, 제품 설계, 제품을 구현하는 영역이다.

19. 소프트웨어 재사용과 재공학, CASE


소프트웨어 재사용

  • 이미 개발되어 인정받은 소프트웨어를 다른 소프트웨어 개발이나 유지에 사용하는 것이다.
  • 소프트웨어 개발의 품질과 생산성을 높이기 위한 방법이다.
  • 기존에 개발된 소프트웨어와 경험, 지식 등을 새로운 소프트웨어에 적용한다.
  • 방법
    • 합성 중심 : 전블록을 만들어서 끼워 맞춰 소프트웨어를 완성시키는 방법으로 블록 구성방법이라고도 한다.
    • 생성 중심 : 추상화 형태로 써진 명세를 구체화하여 프로그램을 만드는 방법, 패턴 구성방법이라고도 한다.

소프트웨어 재공학

  • 기존 시스템을 이용하여 보다 나은 시스템을 구축하고, 새로운 기능을 추가하여 소프트웨어 성능을 향상하는 것이다.
  • 유지보수 비용이 소프트웨어 개발 비용의 대부분을 차지하기 때문에 유지보수의 생산성 향상을 통해 소프트웨어 위기를 해결하는 방법이다.
  • 이점
    • 품질 향상
    • 생산성 증가
    • 수명 연장
    • 오류 감소

CASE(COMPUTER AIDED SOFTWARE ENGINEERING)

  • 소프트웨어 개발 과정에서 사용되는 요구 분석, 설계, 구현, 검사 및 디버깅 과정 전체 또는 일부를 컴퓨터와 전용 소프트웨어 도구를 사용하여 자동화하는 것이다.
  • 객체지향 시스템, 구조적 시스템 등 다양한 시스템에서 활용되는 자동화 도구이다.
  • 주요 기능
    • 소프트웨어 생명 주기 전 단계의 연결
    • 다양한 소프트웨어 개발 모형 지원
    • 그래픽 지원

20. 비용 산정 기법


소프트웨어 비용 산정

  • 개발에 소요되는 인원, 자원, 기간 등으로 소프트웨어의 규모를 확인하여 개발 계획 수립에 필요한 비용을 산정하는 것이다.
  • 기법
    • 하향식 비용 산정 기법
    • 상향식 비용 산정 기법

소프트웨어 비용 결정 요소

  • 프로젝트 요소 : 제품 복잡도, 시스템 크기, 요구되는 신뢰도
  • 자원요소 : 인적자원, 하드웨어 자원, 소프트웨어 자원
  • 생산성 요소 : 개발자의 능력, 개발 기간

21. 하향식 비용 산정 기법


하향식 비용 산정 기법

  • 과거의 유사한 경험을 바탕으로 전문지식이 많은 개발자들이 참여한 회의를 통해 비용을 산정하는 비과학적인 방법이다.
  • 전체 비용을 산정한 후 각 작업별 비용을 세분화한다.
  • 기법
    • 전문가 감정 기법
      • 경험이 많은 두 명 이상의 전문가에게 비용 산정을 의뢰하는 기법이다.
    • 델파이 기법
      • 전문가 감정 기법의 주관적인 편견을 보완하기 위해 많은 전문가의 의견을 종합하여 산정하는 기법이다.

22. 상향식 비용 산정 기법


상향식 비용 산정 기법

  • 세부적인 작업 단위별로 비용을 산정한 후 집계하여 전체 비용을 산정하는 방법이다.
  • 주요 기법
    • LOC(원시 코드 라인 수) 기법
      • 각 기능의 원시 코드 라인 수의 비관치, 낙관치, 기대치를 측정하여 예측치를 구하고 이를 이용하여 비용을 산정하는 기법이다.
      • 개발비용 = 노력(인월) X 투입인원
        • 비관치 : 가장 많이 측정된 코드 라인 수
        • 낙관치 : 가장 적게 측정된 코드 라인 수
        • 기대치 : 측정된 모든 코드 라인 수의 평균
    • 개발 단계별 인월수 기법
      • LOC 기법을 보완하기 위한 기법이다.
      • 기능을 구현시키는 데 필요한 노력을 생명 주기의 각 단계별로 산정한다.
    • 수학적 산정 기법

수학적 산정 기법

  • 경험적 추정 모형, 실험적 추정 모형이라고 한다.
  • 개발 비용 산정의 자동화를 목표로 한다.
  • 주요 기법
    • COCOMO 모형
    • PUTNAM 모형
    • 기능 점수(FP) 모형

COCOMO 모형

  • LOC(원시코드 라인 수)에 의한 비용 산정 기법이며 , 보헴이 제안했다.
  • COCOMO의 소프트웨어 개발 유형
    • 조직형(ORGARNIC) : 기관 내부에서 개발된 중소 규모의 소프트웨어이다. 5만 라인 이하의 소프트웨어 개발 유형이다.
    • 반분리형(SEMI-DETACHED) : 조직형과 내부형의 중간, 30만 라인 이하의 소프트웨어 개발 유형이다.
    • 내장형(EMBEDDED) : 초대형 규모 30만 라인 이상의 소프트웨어 개발 유형이다.

PUTNAM 모형

  • 소프트웨어 생명주기의 전 과정 동안에 사용될 노력의 분포를 예상하는 모형이다.
  • Rayleigh-Norden 곡선의 노력 분포도를 기초로 한다.

기능 점수 모형

  • 소프트웨어의 기능을 증대시키는 요인별로 기능 점수를 구한 후 이를 이용해서 비용을 산정하는 기법이다.
  • 알브레히트가 제안하였다.
  • 소프트웨어 기능 증대 요인
    • 자료 입력(입력 양식)
    • 정보 출력(출력 보고서)
    • 명령어(사용자 질의수)
    • 데이터 파일
    • 필요한 외부 루틴과의 인터페이스

비용 산정 자동화 추정 도구

  • SLIM
    • RAYLEIGH-NORDEN 곡선과 PUTNAM 예측 모델을 기초로 하여 개발된 자동화 도구
  • ESTIMACS
    • 다양한 프로젝트와 개인별 요소를 수용하도록 FP 모형을 기초로 하여 개발된 자동화 추정 도구

23. 프로젝트 일정 계획


프로젝트 일정 계획

  • 프로젝트의 프로세스를 이루는 소작업을 파악하고 예측된 노력을 각 소작업에 분배하여 소작업의 순서와 일정을 정하는 것이다.
  • 프로젝트 일정 계획에 사용되는 기능
    • WBS : 개발 프로젝트를 여러 개의 작은 관리 단위로 분할하여 계층적으로 기술한 업무 구조
    • PERT / CPM : 프로젝트의 지연을 방지하고 계획대로 진행되도록 일정을 계획하는 것으로, 대단위 계획의 조직적인 추진을 위해, 비용을 적게 사용하면서 최단시간 내 계획 완성을 위한 프로젝트 일정 방법
    • 간트차트

PERT(Program Evaluation and Review Technique)

  • 프로젝트에 필요한 전체작업의 상호관계를 표시하는 네트워크이다.
  • 각 작업 별  다음과 같이 단계를 나누어 종료시기를 정한다.
    • 낙관적인 경우
    • 가능성이 있는 경우
    • 비관적인 경우

CPM(Critical Path Method, 임계경로 기법)

  • 프로젝트에 필요한 작업을 나열하고, 작업에 필요한 소요기간을 예측하는 데 사용하는 기법이다.
  • 가장 길게 걸리는 임계경로, 즉 최장경로를 구하면 된다.

간트 차트

  • 프로젝트의 작업 일정을 막대 도표를 이용하여 표시하는 프로젝트 일정표이다.
  • 시간선 차트라고도한다.
  • 이정표, 작업 일정, 작업 기간, 산출물로 구성되어 있다.

24. 소프트웨어 개발 표준


소프트웨어 개발 표준

  • 소프트웨어 개발 단계에서 수행하는 품질 관리에 사용되는 국제 표준이다.
  • 주요 소프트웨어 개발 표준
    • ISO / IEC 12207
    • CMMI(능력 성숙도 통합 모델)
    • SPICE(소프트웨어 처리 개선 및 능력 평가 기준)

ISO / IEC 12207

  • ISO(국제표준화 기구)에서 만든 표준 소프트웨어 생명주기 프로세스이다.
  • 프로세스 구분
    • 기본 생명 주기 프로세스
      • 획득, 공급, 개발, 운영, 유지보수
    • 지원 생명 주기 프로세스
      • 품질 보증, 검증, 확인, 활동 검토, 감사, 문서화, 형상관리, 문제해결
    • 조직 생명 주기 프로세스
      • 관리, 기반 구조, 훈련, 개선

CMMI(Capability Maturity Model Integration)

  • 소프트웨어 개발 조직의 업무 능력 및 조직 성숙도를 평가하는 모델이다.
  • 소프트웨어 공학연구소에서 개발하였다.
  • CMMI의 소프트웨어 프로세스 성숙도
    • 초기 : 작업자의 능력에 따라 성공여부 결정
    • 관리 : 특정 프로젝트 내 프로세스 정의 및 수행
    • 정의 : 조직의 표준 프로세스를 활용하여 업무 수행
    • 정량적 관리 : 프로젝트를 정량적으로 관리 및 통제
    • 최적화 : 프로세스 역량 향상을 위해 지속적인 프로세스 개선

SPICE(Software Process Improvement and Capability Determination)

  • 소프트웨어의 품질 및 생산성 향상을 위해 소프트웨어 프로세스를 평가 및 개선하는 국제 표준이다.
  • 공식 명칭은 ISO/IEC 15504
    • SPICE의 구성
      • 고객-공급자 프로세스
        • 소프트웨어를 개발하여 고객에게 전달하는 것을 지원하고, 소프트웨어의 정확한 운용 및 사용을 위한 프로세스로 구성된다.
        • 구성요소 : 인수, 공급, 요구 도출, 운영
        • 프로세스 수 : 10개
      • 공학 프로세스
        • 시스템과 소프트웨어 제품의 명세화, 구현, 유지보수를 하는 데 사용되는 프로세스로 구성된다.
        • 구성요소 : 개발, 소프트웨어 유지보수
        • 프로세스 수 : 9개
      • 지원 프로세스
        • 소프트웨어 생명 주기에 서 다른 프로세스에 의해 이용되는 프로세스로 구성된다.
        • 구성 요소 : 문서화, 형상, 품질 보증, 검증, 확인, 리뷰, 감사, 품질 문제해결
        • 프로세스 수 : 8개
      • 관리 프로세스
        • 소프트웨어 생명 주기에서 프로젝트 관리자에 의해 사용되는 프로세스로 구성된다.
        • 구성요소 : 관리, 프로젝트 관리, 품질 및 위험 관리
        • 프로세스 수 : 4개
      • 조직 프로세스
        • 조직의 업무 목적 수립과 조직의 업무 목표 달성을 위한 프로세스로 구성된다.
        • 구성요소 : 조직배치, 개선활동 프로세스, 인려관리, 기반 관리, 측정 도구, 재사용
        • 프로세스 수 : 9개
    • SPICE의 프로세스 수행 능력 단계
      • 0. 불완전 : 구현되지 않았거나 목적을 달성하지 못한 단계
      • 1. 수행 : 수행되고 목적이 달성된 단계
      • 2. 관리 : 정의된 자원의 한도 내에서 그 프로세스가 작업 산출물을 인도하는 단계
      • 3. 확립 : 정의된 프로세스가 수행되는 단계
      • 4. 예측 : 목적 달성을 위해 통제되고, 양적인 측정을 통해서 일관되게 수행되는 단계
      • 5. 최적화 : 수행을 최적화하고, 지속적인 개선을 통해 업무 목적을 만족시키는 단계

25. 소프트웨어 개발 방법론 테일러링


소프트웨어 개발 방법론 테일러링

  • 소프트웨어 개발방법론의 절차, 사용기법 등을 수정 보완하는 작업이다.
  • 수행 절차
    • 프로젝트 특징 정의 → 표준 프로세스 선정 및 검증 → 상위 수준의 커스터마이징 → 세부 커스터마이징 → 테일러링 문서화

소프트웨어 개발 방법론 테일러링 고려사항

  • 내부적 기준
    • 목표 환경 : 시스템의 개발 환경과 유형이 서로 다른 경우 테일러링이 필요하다.
    • 요구사항  : 프로젝트의 생명 주기 활동에서 개발, 운영, 유지보수 등 프로젝트에서 우선적으로 고려할 요구사항이 서로 다른 경우 테일러링이 필요하다.
    • 프로젝트 규모 : 비용, 인력, 기간 등 프로젝트의 규모가 서로 다른 경우 테일러링이 필요하다.
    • 보유 기술 : 프로세스, 개발 방법론, 산출물, 구성원의 능력 등이 서로 다른 경우 테일러링이 필요하다.
  • 외부적 기준
    • 법적 제약사항 : 프로젝트별로 적용될 IT Compliance가 서로 다른 경우 테일러링이 필요하다.
    • 품질 표준 기준 : 금융, 제도 등의 분야별 표준 품질 기준이 서로 다른 경우 테일러링이 필요하다.

26. 소프트웨어 개발 프레임워크


소프트웨어 개발 프레임워크

  • 소프트웨어 개발에 공통적으로 사용되는 구성요소와 아키텍처를 일반화하여 제공해 주는 반제품 형태의 소프트웨어 시스템이다.
  • 소프트웨어 개발 프레임워크의 주요 기능
    • 예외 처리
    • 트랜잭션 처리
    • 메모리 공유
    • 데이터 소스 관리
    • 서비스 관리
    • 쿼리 서비스
    • 로깅 서비스
    • 사용자 인증 서비스
  • 소프트웨어 개발 프레임워크 종류
    • 스프링 프레임 워크
      • 자바 플랫폼을 위한 오픈 소스 경량형 애플리케이션 프레임워크이다.
      • 동적인 웹사이트 개발을 위함이다.
      • 전자정부 표준 프레임 워크의 기반 기술로 사용되고 있다.
    • 전자정부 프레임워크
      • 대한민국의 공공부문 정보화 사업 시 정보 시스템의 구축을 지원하기 위해 필요한 기능 및 아키텍처를 제공하는 프레임워크이다.
    • 닷넷 프레임 워크
      • Windows 프로그램의 개발 및 실행 환경을 제공하는 프레임워크이다.

소프트웨어 개발 프레임워크의 특성

  • 모듈화
    • 캡슐화를 통해 모듈화를 강화하고, 설계 및 구현 변경에 따른 영향 최소화함으로  소프트웨어 품질 향상한다.
    • 프레임워크는 개발 표준에 의한 모듈화로 인해 유지 보수가 용이하다.
  • 재사용성
    • 재사용 가능한 모듈을 제공함으로 예산 절감, 생산성 향상, 품질 보증이 가능하다.
  • 확장성
    • 다형성을 통한 인터페이스 확장, 다양한 형태와 기능을 가진 애플리케이션 개발이 가능하다.
  • 제어의 역흐름
    • 객체들의 제어를 프레임워크에 넘김으로써 생산성을 향상한다.
저작자표시 (새창열림)

'자격증 > 정보처리기사' 카테고리의 다른 글

[정보처리기사] 실기 요약 정리 화면 설계  (10) 2023.07.19
[정보처리기사] 실기 요약 정리 인터페이스 구현  (8) 2023.07.18
[정보처리기사] 실기 요약 정리 서버 프로그램 구현  (8) 2023.07.18
[정보처리기사] 실기 요약 정리 통합 구현  (9) 2023.07.18
[정보처리기사] 실기 요약 정리 데이터 입/출력 구현  (9) 2023.07.17
  1. 1. 소프트웨어 생명 주기
  2. 2. 스크럼
  3. 3. XP
  4. 4. 현행 시스템 파악
  5. 5. 개발 기술 환경 파악
  6. 6. 요구사항 정의
  7. 7. 요구사항 개발 프로세스
  8. 8. 요구사항 분석
  9. 9. 요구사항 분석용 CASE
  10. 10. HIPO
  11. 11. UML
  12. 12. UML - 관계
  13. 13. UML - 다이어그램
  14. 14. 기능 모델링과 종류 (유스케이스, 활동 다이어그램)
  15. 15. 정적 모델링과 클래스 다이어그램
  16. 16. 동적 모델링과 종류 (시퀀스, 커뮤니케이션, 상태 다이어그램)
  17. 17. 패키지 다이어그램
  18. 18. 소프트웨어 개발 방법론
  19. 19. 소프트웨어 재사용과 재공학, CASE
  20. 20. 비용 산정 기법
  21. 21. 하향식 비용 산정 기법
  22. 22. 상향식 비용 산정 기법
  23. 23. 프로젝트 일정 계획
  24. 24. 소프트웨어 개발 표준
  25. 25. 소프트웨어 개발 방법론 테일러링
  26. 26. 소프트웨어 개발 프레임워크
'자격증/정보처리기사' 카테고리의 다른 글
  • [정보처리기사] 실기 요약 정리 인터페이스 구현
  • [정보처리기사] 실기 요약 정리 서버 프로그램 구현
  • [정보처리기사] 실기 요약 정리 통합 구현
  • [정보처리기사] 실기 요약 정리 데이터 입/출력 구현
윤규헌
윤규헌
윤규헌
Yoon's Computer
윤규헌
전체
오늘
어제
  • 분류 전체보기 (19)
    • Project (0)
      • Mini Project (0)
      • Final Project (0)
    • 배운것들 정리 (6)
      • AWS (4)
      • Django (1)
      • 웹 (1)
    • 일기 (2)
    • 자격증 (11)
      • 정보처리기사 (11)

블로그 메뉴

  • 홈
  • 태그
  • 방명록

공지사항

인기 글

태그

  • 엔코아
  • aws
  • RDS
  • 정보처리기사 실기
  • 요구사항 확인
  • 서버 프로그램 구현
  • SQL 응용
  • 프로그래밍 언어 활용
  • HTTPS
  • 통합 구현
  • 플레이데이터
  • 애플리케이션 테스트 관리
  • 웹 프레임워크
  • 인터페이스 구현
  • 20기
  • 응용 SW 기초 기술 활용
  • route53
  • 소프트웨어 개발 보안 구축
  • 화면 설계
  • 부트캠프
  • 데이터 입/출력 구현

최근 댓글

최근 글

hELLO · Designed By 정상우.
윤규헌
[정보처리기사] 실기 요약 정리 요구사항 확인
상단으로

티스토리툴바

단축키

내 블로그

내 블로그 - 관리자 홈 전환
Q
Q
새 글 쓰기
W
W

블로그 게시글

글 수정 (권한 있는 경우)
E
E
댓글 영역으로 이동
C
C

모든 영역

이 페이지의 URL 복사
S
S
맨 위로 이동
T
T
티스토리 홈 이동
H
H
단축키 안내
Shift + /
⇧ + /

* 단축키는 한글/영문 대소문자로 이용 가능하며, 티스토리 기본 도메인에서만 동작합니다.
